产品特点

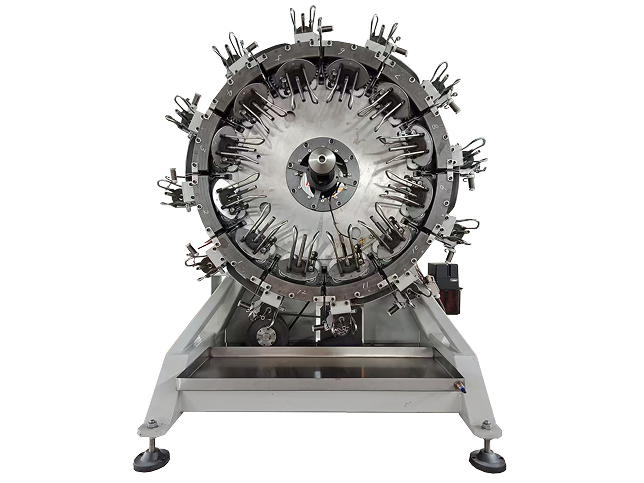

编织机适用于各种高低压胶管的编织，可以编织有芯或无芯的胶管。通过内锭子在环形导轨中围绕编织盘的中心进行大回转，外锭子围绕编织盘中心与内锭子相反的方向回转，通过外面导向凸轮使内纱线与外纱线进行1x1、2x2、3x3的上下交叉编织。
编织机由PLC程序控制，像断线、油位过低和加热板的温度等由PLC控制并自动报警，机器驱动是由两台伺服电机分别驱动编织盘与绞盘。配备一个悬臂控制触摸屏，可将不同的胶管编织要求以配方的形式输入到菜单表中，根据不同的工艺技术要求随时调用。触摸屏在工作中实时显示工作状况，如当前的转速、螺距、已编织长度、加热板温度等。
技术参数
| 24锭/36锭卧式编织机技术参数 24H/36H Braider Technical Parameter | |||
| 1 | 锭子数 Carrier Number | 24 | 36 |
| 2 | 额定速度 Rotation Speed | 80rpm | 55rpm |
| 3 | 编织模式 Braiding Patterns | 1×1、2×2、3×3 | 1×1、2×2、3×3 |
| 4 | 编制类型 Braiding Type | 线 Yarn | 线 Yarn |
| 5 | 锭子张力 Carrier Tension Force | 1-3Kg | 1-3Kg |
| 6 | 软管直径 Hose Diameter | 6-40mm | 6-50mm |
| 7 | 编织节距 Braiding Pitch | 10-300mm | 22-500mm |
| 8 | 总功率 Total Power | 19KW | 19KW |
| 9 | 外形尺寸 Oversize （L×W×H） | 1370*1350*1850mm | 1600*1600*2200mm |
| 10 | 设备重量 Weight | 1500Kg | 1750Kg |
