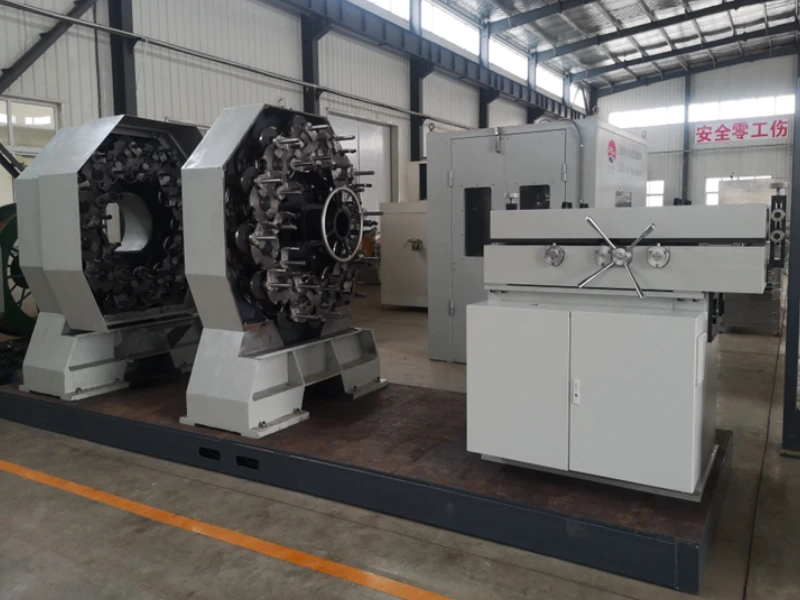

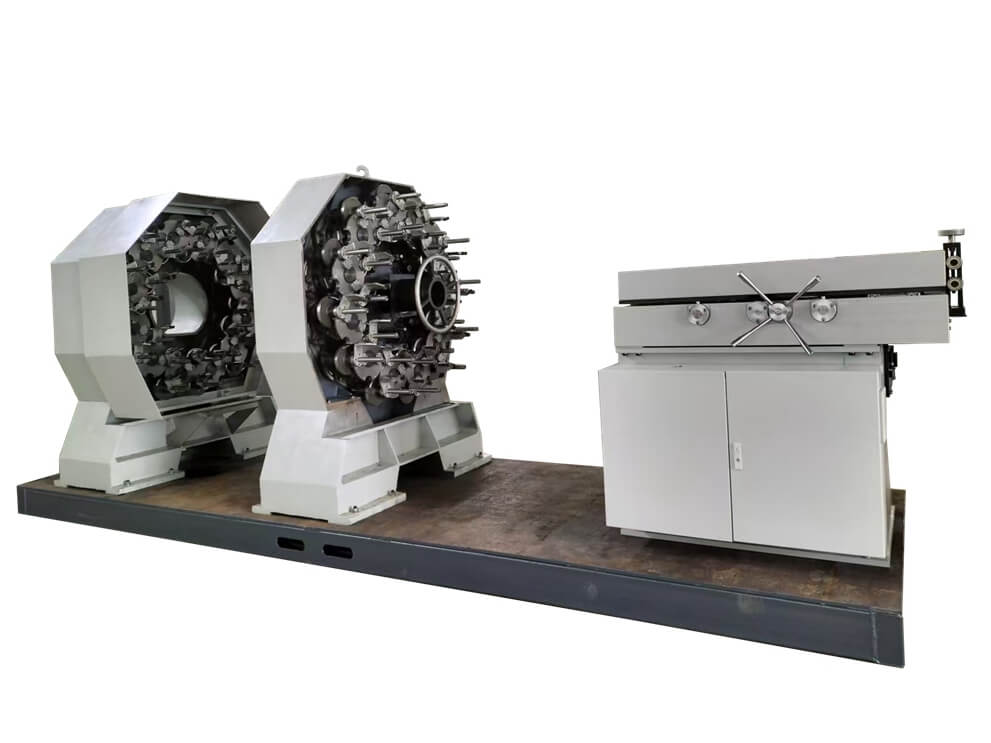

高速钢丝编织机
高速钢丝编织机@1x
高速钢丝编织机
高速钢丝编织机@1x

产品特点

       编织机适用于各种钢丝高压胶管的编织，可通过两台串联形式，对胶管进行同时双层编织，通过梭子带动锭子正弦运动，实现钢丝2X2或3X3交叉编织。由PLC程序控制，像断线、油位油压等由PLC控制并自动报警，机器驱动是由两台伺服电机分别驱动编织机与牵引机。配有触摸屏，可将不同的胶管编织要求以配方的形式输入到菜单表中，根据不同的工艺技术要求随时调用。触摸屏在工作中实时显示工作状况，如当前的转速、螺距、已编织长度和故障报警信息。

技术参数


16锭/20锭/24锭编织机技术参数 16H/20H/24H   Braider Technical Parameter
1锭子数 Carrier Number162024
2额定速度 Rotation Speed50rpm40rpm35rpm
3编织模式 Braiding Patterns2×22×22×2
4编制类型 Braiding Type钢丝 wire钢丝 wire钢丝 wire
5锭子容量 Carrier capacity9Kg9Kg9Kg
6锭子张力 Carrier Tension Force3-12Kg3-12Kg3-12Kg
7软管直径 Hose Diameter3.5-18mm8.5-23mm11.5-31mm
9总功率（双盘）Total Power（Double disc）15KW15KW15KW
10噪音（带隔音罩）Noise (with sound insulation cover)小于82分贝 Less than 82 decibels小于82分贝 Less than 82 decibels小于82分贝 Less than 82 decibels
11设备重量（双盘） Weight（Double disc）4500Kg4636Kg10000Kg



18/24/36锭钢丝编织机技术参数 18/24/36H   Wire Braider Technical Parameter
1锭子数 Carrier Number182436
2额定速度 Rotation Speed70rpm50rpm35rpm
3编织模式 Braiding Patterns3×33×33×3
4编制类型 Braiding Type钢丝 wire钢丝 wire钢丝 wire
5锭子容量 Carrier capacity9Kg9Kg9Kg
6锭子张力 Carrier Tension Force3-12Kg3-12Kg3-12Kg
7软管直径 Hose Diameter8.5-23mm11.5-31mm15-45mm　
8总功率（双盘）Total Power（Double disc）15KW15KW19KW
9噪音（带隔音罩）Noise (with sound insulation cover)小于82分贝 Less than 82 decibels小于82分贝 Less than 82 decibels小于82分贝 Less than 82 decibels
10设备重量（双盘） Weight（Double disc）10000Kg12000Kg15000Kg
